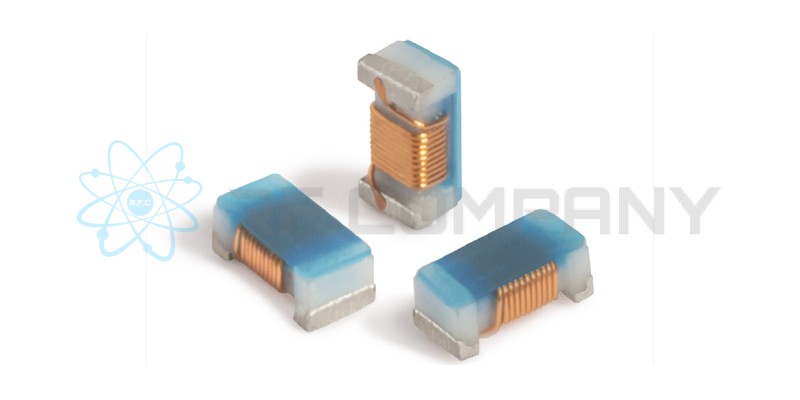

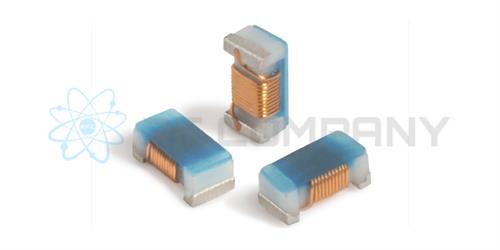

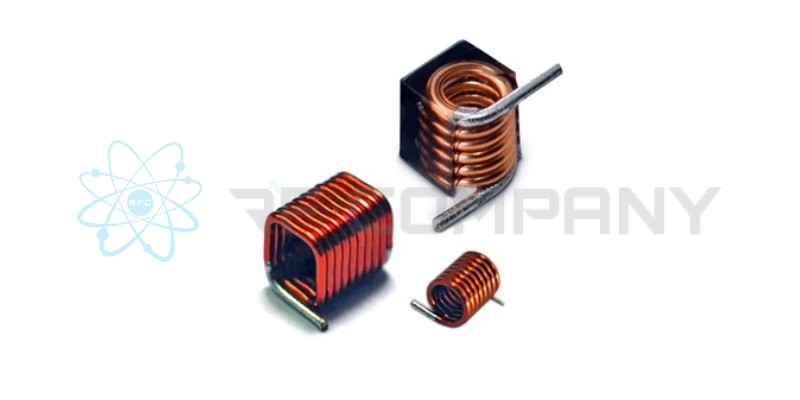

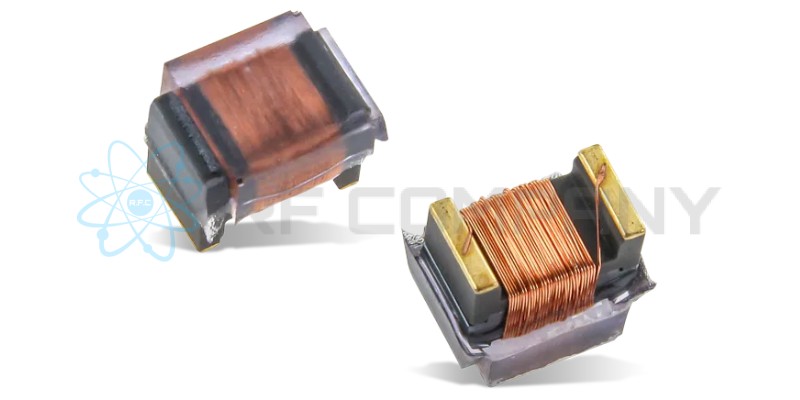

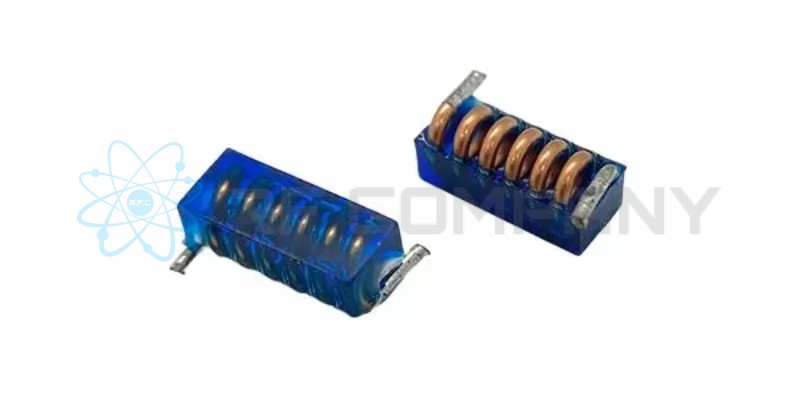

سلف RF سلف RF یا فرکانس رادیویی، از اجزای کلیدی در طراحی مدارهای الکترونیکی با فرکانس بالا به‌شمار می‌آیند. این سلف‌ها با القای میدان مغناطیسی که به جریان عبوری وابسته است، نقش مهمی در کنترل و بهینه‌سازی عملکرد مدارهای RF ایفا می‌کنند. این عملکرد دقیق، به‌ویژه در مدارهایی که در محدوده فرکانس‌های گیگاهرتز فعالیت می‌کنند، اهمیت بیشتری پیدا می‌کند. به دلیل تاثیر مستقیم سلف RF بر پارامترهایی همچون امپدانس و کیفیت سیگنال، انتخاب صحیح آن‌ها از جنبه‌های تخصصی طراحی RF به‌شمار می‌آید. کانکتور RF کابل کواکسیال ساختار سلف RF سلف‌های RF از اجزای پیچیده و مهندسی شده‌ای تشکیل شده‌اند که در مدارهای الکترونیکی با فرکانس بالا نقش حیاتی ایفا می‌کنند. این سلف‌ها معمولاً از یک سیم پیچ رسانای عایق‌شده تشکیل شده‌اند که با دقت حول یک هسته مغناطیسی پیچیده می‌شود. هسته‌های مورد استفاده در این سلف‌ها می‌توانند از مواد مختلفی مانند هوا، فریت، یا آهن ساخته شوند که هر کدام از این مواد ویژگی‌های خاصی دارند که بر عملکرد سلف تأثیر می‌گذارند. 1. سیم‌پیچ: سیم‌پیچ سلف RF اغلب از مس یا آلیاژهای ویژه با مقاومت پایین ساخته می‌شود تا تلفات اهمی را به حداقل برساند. تعداد دورهای سیم‌پیچ به دقت محاسبه می‌شود تا اندوکتانس مورد نظر به‌دست آید. هر چه تعداد دورهای سیم‌پیچ بیشتر باشد، میدان مغناطیسی قوی‌تری ایجاد می‌شود که منجر به افزایش اندوکتانس سلف می‌گردد. 2. هسته مغناطیسی: هسته‌ای که سیم‌پیچ به دور آن پیچیده می‌شود، نقش اساسی در تعیین میزان اندوکتانس و همچنین رفتار فرکانسی سلف دارد. هسته‌های هوا معمولاً در کاربردهای فرکانس بالا استفاده می‌شوند که نیاز به کمترین تلفات و بیشترین پایداری دارند. هسته‌های فریت با نفوذپذیری مغناطیسی بالا باعث افزایش قابل توجه اندوکتانس می‌شوند و در مدارهایی که نیاز به فیلتر کردن یا تقویت سیگنال دارند، به کار می‌روند. هسته‌های آهنی که بالاترین میزان نفوذپذیری را دارند، معمولاً در کاربردهایی با نیاز به اندوکتانس بسیار بالا و جریان‌های قوی استفاده می‌شوند، اما به دلیل تلفات بالا و رفتار غیرخطی، استفاده از آن‌ها محدود است. 3. اندوکتانس: اندوکتانس سلف تابعی از تعداد دورهای سیم‌پیچ و نفوذپذیری مغناطیسی هسته است. فرمول دقیق محاسبه اندوکتانس به عواملی مانند ابعاد فیزیکی سیم‌پیچ، فاصله بین دورها، و ویژگی‌های مغناطیسی هسته بستگی دارد. با افزایش تعداد دورهای سیم‌پیچ یا نفوذپذیری هسته، اندوکتانس به صورت غیرخطی افزایش می‌یابد، که این امر در طراحی مدارهای دقیق RF باید مورد توجه قرار گیرد. عملکرد اصلی یک سلف RF: عملکرد سلف RF به واسطه خواص الکترومغناطیسی منحصر به فردشان به طور دقیق کنترل و مدیریت می‌شود: 1. مخالفت با تغییرات جریان: سلف‌های RF به طور ذاتی در برابر تغییرات سریع جریان الکتریکی مقاومت می‌کنند. این مقاومت به دلیل قانون لنز ایجاد می‌شود که بیان می‌کند هر تغییری در جریان از طریق سیم‌پیچ، باعث ایجاد یک میدان مغناطیسی متناسب با جهت مخالف آن تغییر می‌شود. در فرکانس‌های بالا، این خاصیت القایی بیشتر نمود پیدا می‌کند، زیرا تغییرات سریع‌تر جریان باعث افزایش نیروی ضدالکتریکی (EMF) القا شده در سلف می‌شود. 2. انباشت انرژی در میدان مغناطیسی: یکی از عملکردهای اساسی سلف RF، ذخیره‌سازی انرژی الکتریکی به صورت انرژی مغناطیسی در میدان اطراف سیم‌پیچ است. هنگامی که جریان از سیم‌پیچ عبور می‌کند، یک میدان مغناطیسی ایجاد می‌شود که انرژی را در خود نگه می‌دارد. این انرژی مغناطیسی در زمان قطع جریان یا در شرایط دیگر که مدار به آن نیاز دارد، به شکل جریان الکتریکی به مدار بازگردانده می‌شود. این خاصیت به ویژه در مدارهای تشدید و فیلترها بسیار مهم است، جایی که نیاز به مدیریت دقیق انرژی در زمان‌های مختلف وجود دارد. 3. ایجاد امپدانس: سلف‌های RF در مدارهای AC به عنوان منابع امپدانس فرکانسی عمل می‌کنند. امپدانس سلف با افزایش فرکانس افزایش می‌یابد، و این امر باعث می‌شود که سلف‌ها در فرکانس‌های بالا به عنوان مقاومتی ظاهری در برابر جریان عمل کنند. این ویژگی در طراحی فیلترهای فرکانس بالا و مدارهای تطبیق امپدانس اهمیت ویژه‌ای دارد، زیرا کنترل دقیق امپدانس برای جلوگیری از تداخل سیگنال‌ها و بهینه‌سازی انتقال توان ضروری است. انواع سلف RF سلف RF بر اساس نوع هسته، ساختار فیزیکی، و کاربردهایشان به دسته‌های مختلفی تقسیم می‌شود: 1. سلف‌های هسته هوا: این سلف‌ها فاقد هرگونه هسته مغناطیسی هستند، به‌طوری‌که تنها سیم‌پیچ در آن‌ها وجود دارد. به دلیل عدم وجود هسته مغناطیسی، اندوکتانس آن‌ها در مقایسه با انواع دیگر پایین‌تر است. با این حال، مزیت اصلی این سلف‌ها پایداری بسیار بالا و تلفات حداقلی است که آن‌ها را برای کاربردهایی که به حداقل تغییرات دمایی و فرکانسی حساس هستند، مانند مدارهای تنظیم دقیق و آنتن‌ها، مناسب می‌سازد. 2. سلف‌های هسته فریت: این سلف‌ها دارای هسته‌ای از جنس فریت، یک ماده سرامیکی با نفوذپذیری مغناطیسی بالا هستند. این ویژگی باعث می‌شود که سلف‌های هسته فریت اندوکتانس بالاتری نسبت به سلف‌های هسته هوا داشته باشند. به‌دلیل ویژگی‌های مغناطیسی برتر، این نوع سلف‌ها معمولاً در فیلترهای فرکانس رادیویی، تقویت‌کننده‌های RF، و مدارهای تشدید مورد استفاده قرار می‌گیرند. 3. سلف‌های هسته آهنی: این سلف‌ها از هسته‌ای آهنی ساخته شده‌اند که اندوکتانس بسیار بالایی را فراهم می‌کند. با این حال، به دلیل تلفات بالا و رفتار غیرخطی، استفاده از آن‌ها به کاربردهای خاص محدود می‌شود، جایی که نیاز به اندوکتانس بسیار بالا بر مشکلات دیگر اولویت دارد. 4. سلف‌های متغیر: این نوع سلف‌ها قابلیت تنظیم اندوکتانس را از طریق تغییر موقعیت هسته مغناطیسی در داخل سیم‌پیچ دارند. چنین قابلیتی آن‌ها را به گزینه‌ای ایده‌آل برای مدارهای تنظیم فرکانس و کاربردهای مشابه تبدیل می‌کند، جایی که نیاز به تنظیم دقیق فرکانس وجود دارد. کاربردهای سلف RF سلف‌های RF یکی از اجزای کلیدی در طراحی و پیاده‌سازی مدارهای الکترونیکی با فرکانس بالا هستند و در مجموعه‌ای وسیع از کاربردهای تخصصی مورد استفاده قرار می‌گیرند: 1. فیلترها: سلف‌های RF در طراحی فیلترهای باندپاس، باند‌منع، و پایین‌گذر نقشی حیاتی ایفا می‌کنند. این فیلترها به منظور حذف نویزها و سیگنال‌های ناخواسته از مدارها استفاده می‌شوند، به‌ویژه در سیستم‌های مخابراتی و راداری که کیفیت سیگنال‌های دریافتی و ارسالی اهمیت بالایی دارد. استفاده از سلف‌های با کیفیت بالا می‌تواند باعث افزایش دقت و کارایی فیلترها شود. 2. تقویت‌کننده‌ها: در تقویت‌کننده‌های RF، سلف‌ها به‌عنوان اجزای حیاتی برای افزایش بهره و توان سیگنال‌های ورودی به کار می‌روند. آن‌ها از طریق تقویت سیگنال‌های با دامنه پایین و افزایش سطح توان خروجی، بهره‌وری و حساسیت سیستم‌های ارتباطی را بهبود می‌بخشند. در طراحی تقویت‌کننده‌های کلاس C و کلاس E، سلف‌های با اندوکتانس دقیق مورد استفاده قرار می‌گیرند. 3. مدارهای تشدید: سلف RF به‌عنوان عناصر اصلی در مدارهای تشدید فرکانس بالا، به تولید و پایدارسازی فرکانس‌های خاص کمک می‌کند. این مدارها در نوسان‌سازها، رزونانس‌کننده‌ها، و فیلترهای انتخاب فرکانس استفاده می‌شوند، جایی که انتخاب دقیق فرکانس تشدید برای عملکرد مطلوب سیستم بسیار مهم است. 4. آنتن‌ها: سلف RF در تطبیق امپدانس آنتن‌ها به کار می‌رود تا انتقال سیگنال بین مدار و آنتن با کمترین تلفات صورت گیرد. همچنین، این سلف‌ها به افزایش بهره‌وری و کارایی آنتن‌ها کمک می‌کنند، به‌ویژه در سیستم‌های مخابراتی که نیاز به ارسال و دریافت سیگنال‌های با قدرت بالا دارند. 5. تبدیل‌کننده‌های توان: سلف‌های RF در مدارهای تبدیل‌کننده توان به منظور تغییر ولتاژ و جریان، و بهینه‌سازی انتقال انرژی الکتریکی بین اجزای مختلف مدار استفاده می‌شوند. در سیستم‌های منبع تغذیه سوییچینگ و مبدل‌های DC-DC، سلف‌ها نقش اساسی در کنترل و پایداری جریان‌ها دارند. راهنمای خرید سلف RF هنگام انتخاب و خرید سلف RF، به پارامترهای زیر توجه کنید: اندوکتانس (Inductance): این مهم‌ترین مشخصه یک سلف است و بر حسب هنری (H) اندازه‌گیری می‌شود. اندوکتانس مورد نیاز شما به مدار و فرکانس کاری آن بستگی دارد. فرکانس رزونانس خودی (Self-Resonant Frequency): این فرکانس، فرکانسی است که در آن سلف به صورت یک مدار تشدید رفتار می‌کند. باید اطمینان حاصل کنید که فرکانس کاری مدار شما بسیار کمتر از فرکانس رزونانس خودی سلف باشد. ضریب کیفیت (Q Factor): این پارامتر نشان‌دهنده تلفات انرژی در سلف است. Q بالاتر به معنای تلفات کمتر و عملکرد بهتر سلف است. تفاوت دمایی (Temperature Coefficient): این پارامتر نشان می‌دهد که چگونه اندوکتانس سلف با تغییر دما تغییر می‌کند. برای کاربردهای با تغییرات دمایی زیاد، سلف‌هایی با ضریب دمایی پایین‌تر انتخاب کنید. جریان مجاز (Current Rating): این پارامتر نشان می‌دهد که سلف می‌تواند چه مقدار جریان را تحمل کند بدون اینکه آسیب ببیند. توان اتلاف (Power Dissipation): این پارامتر نشان می‌دهد که سلف چقدر گرما تولید می‌کند. برای کاربردهای با توان بالا، سلف‌هایی با توان اتلاف بالاتر انتخاب کنید. ابعاد و بسته‌بندی: ابعاد سلف باید با فضای موجود در مدار شما سازگار باشد. همچنین، نوع بسته‌بندی سلف (مانند SMD یا through-hole) نیز مهم است. سلف‌های RF به‌عنوان یکی از اجزای اساسی در طراحی و پیاده‌سازی مدارهای الکترونیکی با فرکانس بالا، نقش محوری و غیرقابل انکاری دارند. این المان‌ها با ویژگی‌های منحصربه‌فرد خود، از جمله مقاومت در برابر تغییرات سریع جریان، ذخیره‌سازی انرژی در میدان مغناطیسی، و ایجاد امپدانس در مدارهای AC، به بهبود عملکرد و بهره‌وری مدارهای فرکانس بالا کمک می‌کنند. انواع مختلف سلف RF، هرکدام با ویژگی‌ها و کاربردهای خاص خود، به مهندسان این امکان را می‌دهند تا با توجه به نیازهای پروژه، انتخاب‌های دقیقی انجام دهند و مدارهای پیشرفته و کارآمدی را طراحی کنند. درک عمیق از اصول عملکرد و ساختار این سلف‌ها برای مهندسان الکترونیک ضروری است تا بتوانند به بهترین شکل ممکن از قابلیت‌های آن‌ها در بهینه‌سازی عملکرد مدارها استفاده کنند. تعداد بازدید ۱۶ میانگین امتیاز کاربران: 0.0 (0 رای) 12345 برای نظر دادن ابتدا باید به سیستم وارد شوید. برای ورود به سیستم روی کلید زیر کلیک کنید. ورود
