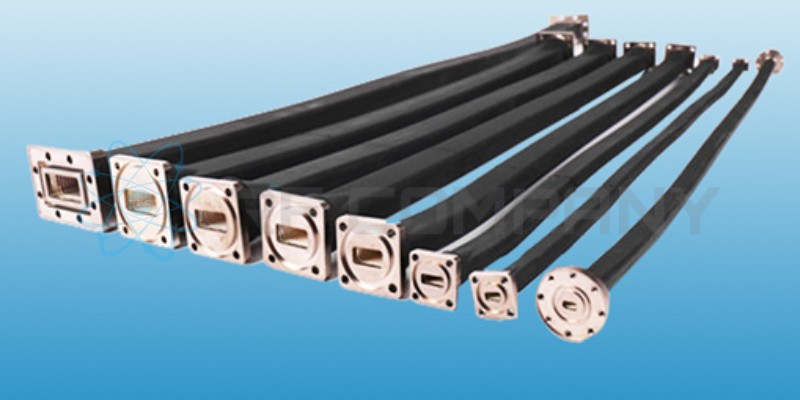

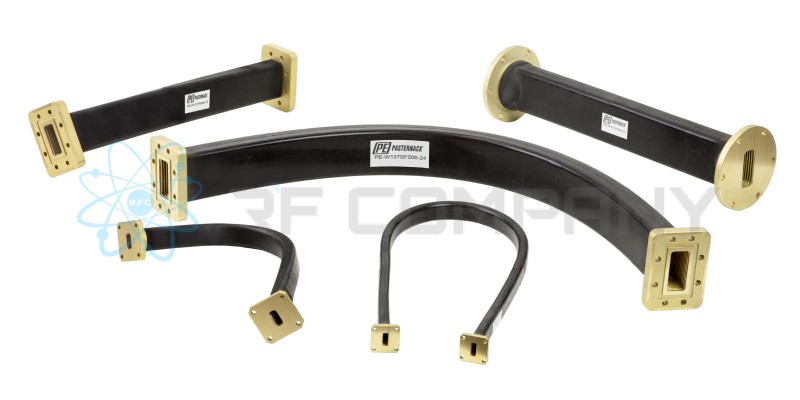

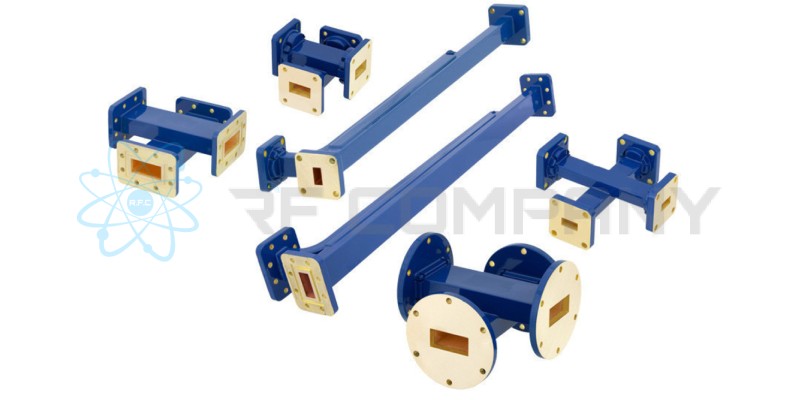

موجبر RF موجبر RF، اجزای اساسی در طراحی و پیاده‌سازی سیستم‌های الکترونیکی هستند که با سیگنال‌های فرکانس بسیار بالا سروکار دارند. این ساختارها به دلیل توانایی هدایت امواج الکترومغناطیسی با حداقل تلفات و پراکندگی، در طیف گسترده‌ای از کاربردها از جمله مخابرات ماهواره‌ای، رادار، تست و اندازه‌گیری و سیستم‌های ناوبری مورد استفاده قرار می‌گیرند. در این متن، به بررسی ویژگی‌های فنی مختلف موجبر RF، انواع آن‌ها، و عوامل کلیدی در انتخاب موجبر مناسب برای هر کاربرد خاص خواهیم پرداخت. ساختار و اجزاء موجبر RF موجبرهای RF معمولاً از چندین قسمت اصلی تشکیل شده‌اند که هرکدام نقش خاصی در انتقال سیگنال‌ها ایفا می‌کنند: کانال‌های موجبر (Waveguide Channels): این کانال‌ها برای هدایت سیگنال‌های RF با فرکانس‌های بالا طراحی شده‌اند. آن‌ها به شکل‌های مختلفی مانند مستطیلی یا دایره‌ای تولید می‌شوند. طراحی کانال‌ها باید به گونه‌ای باشد که تلفات سیگنال را به حداقل برساند و انتقال سیگنال با کارایی بالا را تضمین کند. اتصالات (Couplers): اتصالات برای اتصال موجبرهای مختلف یا اتصال موجبر به سایر اجزاء سیستم استفاده می‌شوند. اتصالات باید به دقت طراحی شوند تا تلفات بازتابی و تداخل سیگنال‌ها کاهش یابد. پایانه‌ها (Terminations): پایانه‌ها برای پایان دادن به موجبر و جلوگیری از بازتاب سیگنال‌ها به سمت منبع استفاده می‌شوند. پایانه‌ها باید توانایی جذب کامل سیگنال را داشته باشند و به جلوگیری از تداخل و اختلال کمک کنند. فیلترها و دیمرها (Filters and Attenuators): فیلترها برای حذف فرکانس‌های ناخواسته و دیمرها برای کاهش قدرت سیگنال استفاده می‌شوند. این اجزاء باید به گونه‌ای طراحی شوند که عملکرد مطلوب را در شرایط مختلف عملیاتی فراهم کنند. محفظه‌های محافظ (Shielding Enclosures): این محفظه‌ها برای محافظت از موجبرها در برابر تداخل‌های الکترومغناطیسی خارجی طراحی شده‌اند. استفاده از محفظه‌های محافظ به کاهش تداخل و بهبود کیفیت سیگنال کمک می‌کند. کانکتور RF کابل کواکسیال عملکرد موجبر RF موجبرهای RF برای انتقال سیگنال‌های الکترومغناطیسی با فرکانس‌های بالا از یک نقطه به نقطه دیگر طراحی شده‌اند. عملکرد آن‌ها شامل مراحل زیر است: هدایت سیگنال: عملکرد: سیگنال RF از یک انتهای موجبر وارد شده و از انتهای دیگر خارج می‌شود. موجبر به گونه‌ای طراحی شده است که سیگنال را با حداقل تلفات و تداخل هدایت کند. توضیحات: طراحی صحیح موجبر و انتخاب مواد مناسب برای ساخت آن از اهمیت بالایی برخوردار است تا از اتلاف سیگنال و تداخلات ناخواسته جلوگیری شود. کنترل تلفات و تداخل: عملکرد: موجبرها باید طوری طراحی شوند که تلفات سیگنال به حداقل برسد و تداخل‌های الکترومغناطیسی به خوبی کنترل شوند. توضیحات: استفاده از مواد با ضریب تلفات کم و طراحی دقیق موجبر می‌تواند به بهبود کیفیت سیگنال و کاهش نویز کمک کند. تنظیم ویژگی‌های فرکانسی: عملکرد: موجبرها باید توانایی انتقال سیگنال‌ها در باندهای فرکانسی خاص را داشته باشند و در برابر تغییرات فرکانسی مقاوم باشند. توضیحات: طراحی موجبر باید به گونه‌ای باشد که بتواند طیف وسیعی از فرکانس‌ها را به طور مؤثر انتقال دهد. انواع موجبر RF موجبر RF به چندین نوع اصلی تقسیم می‌شود، هرکدام با ویژگی‌ها و کاربردهای خاص خود: موجبرهای مستطیلی (Rectangular Waveguides): این نوع موجبرها با مقطع مستطیلی طراحی شده و برای فرکانس‌های بالاتر مناسب هستند. آن‌ها معمولاً در سیستم‌های راداری و مخابراتی استفاده می‌شوند. ویژگی‌ها: قابلیت انتقال فرکانس‌های بالا، کمترین تلفات سیگنال، و ساختار محکم. موجبرهای دایره‌ای (Circular Waveguides): موجبرهای دایره‌ای با مقطع دایره‌ای طراحی شده و به ویژه برای کاربردهایی با نیاز به انتقال انرژی یکنواخت در فرکانس‌های خاص استفاده می‌شوند. ویژگی‌ها: توزیع یکنواخت انرژی، قابلیت انعطاف‌پذیری در طراحی و کاربردهای خاص. موجبرهای هارمونیک (Harmonic Waveguides): این نوع موجبرها برای انتقال فرکانس‌های هارمونیک و فرکانس‌های خاص طراحی شده‌اند. آن‌ها در سیستم‌های آزمایشگاهی و تحقیقات پیشرفته استفاده می‌شوند. ویژگی‌ها: توانایی انتقال فرکانس‌های هارمونیک و عملکرد ویژه در آزمایشگاه‌ها. موجبرهای منحنی (Flexible Waveguides): این موجبرها به گونه‌ای طراحی شده‌اند که قابلیت انعطاف‌پذیری داشته و می‌توانند در محیط‌های با فضای محدود یا نیاز به تنظیمات خاص استفاده شوند. ویژگی‌ها: قابلیت انعطاف، نصب آسان در فضاهای محدود، و کاربردهای متنوع. کاربردهای موجبر RF موجبر RF در کاربردهای مختلفی استفاده می‌شود:\ سیستم‌های ارتباطی بی‌سیم: موجبرهای RF در سیستم‌های بی‌سیم برای انتقال سیگنال‌های رادیویی به کار می‌روند. این شامل تلفن‌های همراه، Wi-Fi و سیستم‌های ارتباطی بی‌سیم است (Keysight Technologies, 2024). رادار و سیستم‌های نظارت: در سیستم‌های راداری و نظارتی برای انتقال سیگنال‌های راداری و دریافت سیگنال‌های بازگشتی استفاده می‌شوند. این کاربردها نیاز به دقت بالا و انتقال انرژی با کمترین تلفات دارند (Analog Devices, 2024). مخابرات ماهواره‌ای: موجبرهای RF در سیستم‌های ماهواره‌ای برای انتقال سیگنال‌های ماهواره‌ای و پردازش داده‌های دریافتی از فضا استفاده می‌شوند. این شامل ارتباطات ماهواره‌ای و انتقال داده‌ها از فضا به زمین است (National Instruments, 2024). سیستم‌های آزمایشگاهی و تحقیقاتی: در آزمایشگاه‌ها و تحقیقات پیشرفته برای آزمایش و بررسی خواص مختلف سیگنال‌های RF و مواد استفاده می‌شوند. راهنمای خرید موجبر RF هنگام خرید موجبر RF، باید نکات زیر را در نظر بگیرید: فرکانس عملیاتی: مطمئن شوید که موجبر انتخابی شما قادر به انتقال سیگنال‌ها در فرکانس‌های مورد نظر شما است. انتخاب موجبر با باند فرکانسی مناسب برای کاربرد خاص شما از اهمیت بالایی برخوردار است. اندازه و طراحی: اندازه و طراحی موجبر باید با نیازهای خاص سیستم شما همخوانی داشته باشد. توجه به مقطع موجبر (مستطیلی، دایره‌ای، منحنی) و ابعاد آن از جمله موارد مهم است. جنس و مواد ساخت: مواد ساخت موجبر باید به گونه‌ای انتخاب شوند که از تلفات سیگنال کمینه و مقاومت بالا برخوردار باشند. استفاده از مواد با کیفیت بالا می‌تواند به بهبود عملکرد و دوام موجبر کمک کند. اتصالات و نصب: بررسی کنید که موجبر انتخابی شما دارای اتصالات مناسب و سیستم نصب آسان باشد. اتصالات باید با دقت طراحی شده و به کاهش تلفات سیگنال کمک کنند. پشتیبانی و خدمات پس از فروش: اطمینان حاصل کنید که تأمین‌کننده موجبر شما پشتیبانی فنی و خدمات پس از فروش مناسبی ارائه می‌دهد. این می‌تواند به شما در صورت بروز مشکلات یا نیاز به تعمیرات کمک کند. موجبرهای RF با توانایی‌های منحصر به فرد خود در انتقال سیگنال‌های رادیویی با فرکانس‌های بالا نقش مهمی در سیستم‌های ارتباطی و مخابراتی ایفا می‌کنند. انتخاب موجبر مناسب نیازمند توجه به ویژگی‌های خاص آن، از جمله فرکانس عملیاتی، طراحی و مواد ساخت است. با استفاده از این راهنما، می‌توانید موجبر مناسب برای نیازهای خاص خود را شناسایی کرده و از عملکرد بهینه آن در سیستم‌های خود بهره‌مند شوید. تعداد بازدید ۱۶۷ میانگین امتیاز کاربران: 0.0 (0 رای) 12345 برای نظر دادن ابتدا باید به سیستم وارد شوید. برای ورود به سیستم روی کلید زیر کلیک کنید. ورود
