سوییچ RF

انواع سوئیچ‌ RF

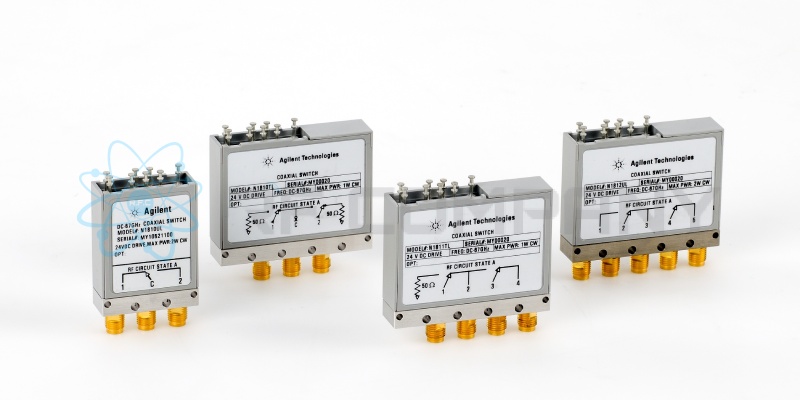

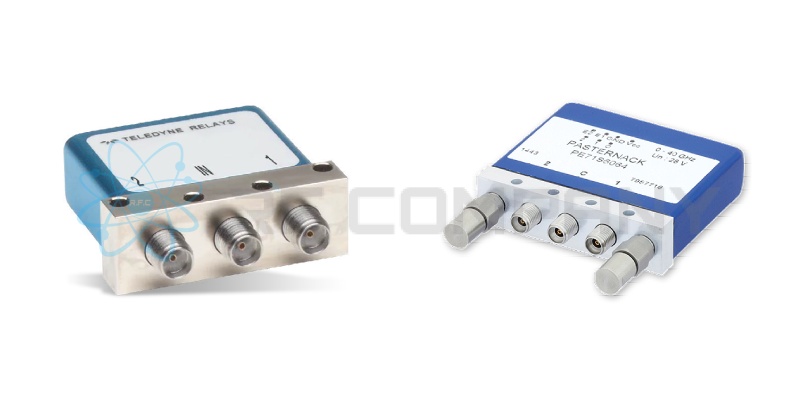

1. سوئیچ‌های مکانیکی: این سوئیچ‌ها از قطعات متحرک برای قطع و وصل کردن سیگنال استفاده می‌کنند. این نوع سوئیچ‌ها معمولاً برای توان‌های بالا و فرکانس‌های پایین مناسب هستند.

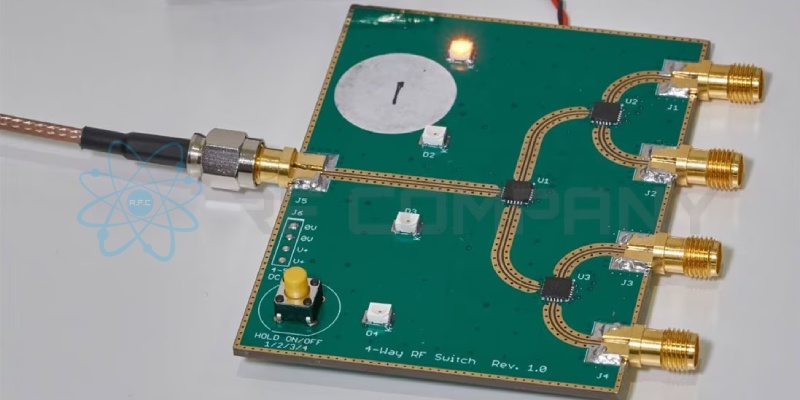

2. سوئیچ‌های حالت جامد: این سوئیچ‌ها از قطعات نیمه‌رسانا مانند دیودهای PIN و ترانزیستورهای FET برای کنترل جریان سیگنال استفاده می‌کنند. سوئیچ‌های حالت جامد سرعت سوئیچینگ بالا، اندازه کوچک و عمر طولانی‌تری نسبت به سوئیچ‌های مکانیکی دارند.
3. سوئیچ‌های MEMS: این سوئیچ‌ها از ساختارهای میکرو الکترومکانیکی برای قطع و وصل کردن سیگنال استفاده می‌کنند. سوئیچ‌های MEMS سرعت سوئیچینگ بسیار بالا، اندازه کوچک و تلفات کم دارند.
4. سوئیچ‌های SPST (Single Pole Single Throw): ساده‌ترین نوع سوئیچ که یک ورودی و یک خروجی دارد.

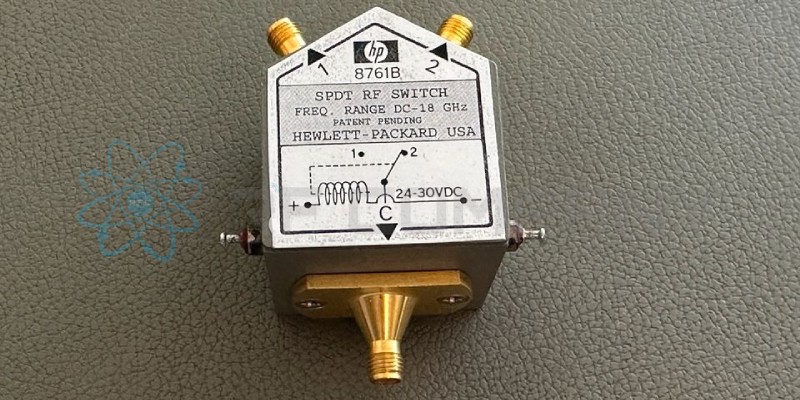

5. سوئیچ‌های SPDT (Single Pole Double Throw): یک ورودی و دو خروجی دارند و برای انتخاب بین دو مسیر استفاده می‌شوند.
6. سوئیچ‌های SPNT (Single Pole N Throw): یک ورودی و N خروجی دارند و برای انتخاب بین N مسیر استفاده می‌شوند.
7. سوئیچ‌های ماتریسی: برای ایجاد ترکیبات مختلف از ورودی‌ها و خروجی‌ها استفاده می‌شوند.

کانکتور RF

کابل کواکسیال

نکات تخصصی درباره سوئیچ‌ RF

کاربردهای سوئیچ‌ RF

• انتخاب آنتن: در سیستم‌های دارای چندین آنتن، سوئیچ‌ RF برای انتخاب آنتن مناسب استفاده می‌شود.
• کنترل توان: سوئیچ‌ RF می‌تواند برای کنترل توان سیگنال خروجی فرستنده‌ها استفاده شود.
• حفاظت از مدار: سوئیچ‌های RF می‌توانند برای محافظت از مدار در برابر اضافه ولتاژ و جریان‌های گذرا استفاده شوند.
• تغییر پیکربندی مدار: سوئیچ‌های RF می‌توانند برای تغییر پیکربندی مدار و تنظیم عملکرد آن استفاده شوند.

پارامترهای مهم سوئیچ‌ RF

• فرکانس کاری: محدوده فرکانسی که سوئیچ می‌تواند در آن به درستی کار کند.
• تلفات در حالت روشن: تلفات توان سیگنال در حالتی که سوئیچ در حالت روشن قرار دارد.
• ایزولاسیون در حالت خاموش: میزان جداسازی بین پورت‌های ورودی و خروجی در حالت خاموش.
• زمان سوئیچینگ: مدت زمانی که سوئیچ برای تغییر حالت از روشن به خاموش یا برعکس نیاز دارد.
• توان تحمل‌پذیری: حداکثر توانی که سوئیچ می‌تواند بدون آسیب دیدن تحمل کند.
• اندازه و وزن: برای کاربردهای پرتابل، اندازه و وزن سوئیچ بسیار مهم است.

مزایای استفاده از سوئیچ‌ RF

• افزایش انعطاف‌پذیری سیستم: سوئیچ‌های RF به شما امکان می‌دهند تا پیکربندی سیستم خود را به صورت دینامیکی تغییر دهید.
• کاهش تداخل: با استفاده از سوئیچ‌ RF می‌توانید از تداخل بین سیگنال‌های مختلف جلوگیری کنید.
• افزایش کارایی: سوئیچ‌های RF می‌توانند به بهبود کارایی سیستم‌های ارتباطی کمک کنند.

چالش‌های طراحی با سوئیچ‌ RF

• تطبیق امپدانس: برای انتقال حداکثر توان، امپدانس سوئیچ باید با امپدانس مدار تطبیق داشته باشد.
• اثرات پارازیتی: پارامترهای پارازیتی مانند ظرفیت و اندوکتانس می‌توانند بر عملکرد سوئیچ در فرکانس‌های بالا تأثیر بگذارند.
• پایداری: مدارهای حاوی سوئیچ‌ RF باید پایدار باشند تا از نوسان جلوگیری شود.

راهنمای جامع خرید سوئیچ‌ RF

پارامترهای کلیدی برای خرید سوئیچ RF

• باند فرکانسی سوئیچ RF: باند فرکانسی محدوده‌ای است که در آن سوئیچ RF باید به طور موثر عمل کند. انتخاب صحیح باند فرکانسی برای اطمینان از کارکرد بهینه در کاربردهای مختلف از اهمیت ویژه‌ای برخوردار است.
• تلفات در حالت روشن (Insertion Loss) در سوئیچ RF: یکی از معیارهای مهم در سوئیچ RF میزان افت توان سیگنال در هنگام عبور از سوئیچ در حالت روشن است. تلفات کمتر، به معنای حفظ بهتر سیگنال و کارایی بالاتر در سیستم است.
• ایزولاسیون در حالت خاموش (Isolation) سوئیچ RF: ایزولاسیون خوب در سوئیچ RF به معنای تضعیف موثر سیگنال بین پورت‌های ورودی و خروجی در حالت خاموش است که مانع از نشت سیگنال ناخواسته می‌شود.
• زمان سوئیچینگ (Switching Time) در سوئیچ RF: زمان سوئیچینگ، مدت زمانی است که سوئیچ RF برای تغییر حالت از روشن به خاموش یا بالعکس نیاز دارد. زمان کمتر، به معنای عملکرد سریع‌تر و کارایی بالاتر در سیستم‌های پرسرعت است.
• توان تحمل‌پذیری (Power Handling) در سوئیچ RF: این پارامتر مشخص می‌کند که سوئیچ RF تا چه حد توانایی تحمل توان بالای RF را بدون آسیب دیدن دارد.
• VSWR (Voltage Standing Wave Ratio) در سوئیچ RF: نسبت ولتاژ موج ایستاده در سوئیچ RF نشان‌دهنده تطابق امپدانس سوئیچ با مدار است و مقدار کمتر آن به معنای تطابق بهتر و کاهش بازتاب سیگنال است.
• کنترل (Control) سوئیچ RF: نحوه کنترل سوئیچ RF می‌تواند از طریق ولتاژ، جریان یا سیگنال منطقی انجام شود و سطح سیگنال کنترل یکی از عوامل تأثیرگذار در انتخاب سوئیچ مناسب است.
• بسته‌بندی (Package) سوئیچ RF: نوع بسته‌بندی سوئیچ RF بر اندازه، هزینه و روش نصب آن تأثیر می‌گذارد و باید بر اساس نیازهای پروژه انتخاب شود.
• انتخاب صحیح سوئیچ RF با توجه به این پارامترها می‌تواند عملکرد سیستم‌های ارتباط بی‌سیم را بهینه کند و از اختلالات احتمالی جلوگیری نماید.

نتیجه‌گیری جامع در خصوص سوئیچ‌های RF
