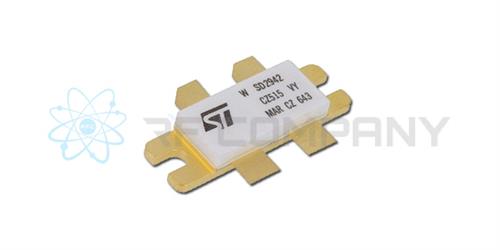

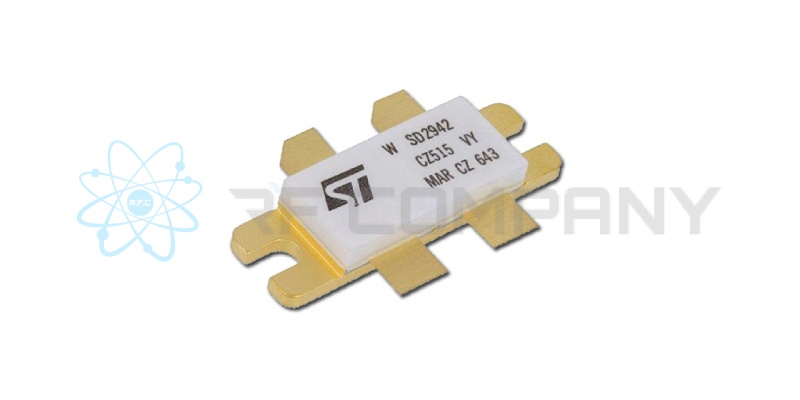

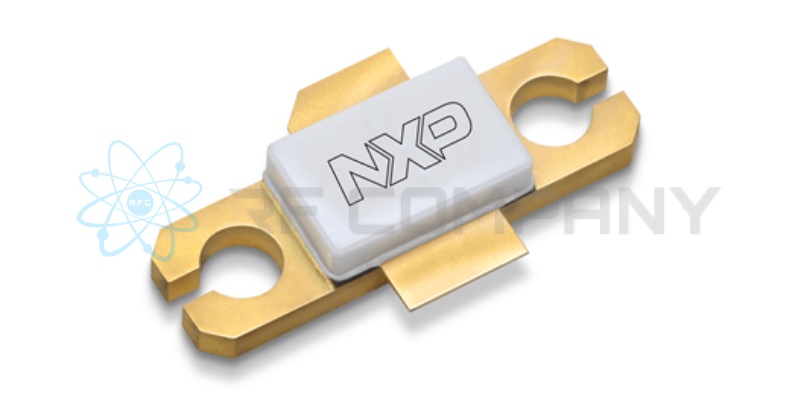

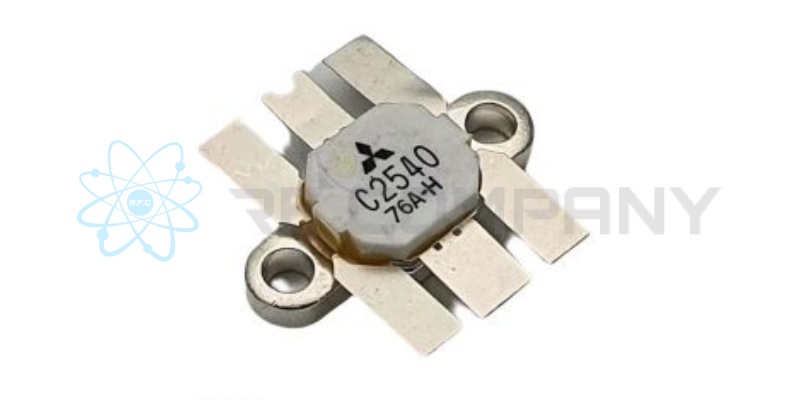

ترانزیستور RF

چرا ترانزیستور RF مهم است؟

• ارتباطات بی‌سیم: ترانزیستورهای RF پایه و اساس سیستم‌های ارتباطی بی‌سیم مانند تلفن‌های همراه، شبکه‌های وای‌فای، رادارها و ماهواره‌ها هستند.
• پردازش سیگنال: این ترانزیستورها در پردازش سیگنال‌های رادیویی برای استخراج اطلاعات و حذف نویز نقش حیاتی دارند.
• تولید انرژی RF: ترانزیستورهای RF توانایی تولید سیگنال‌های رادیویی با توان بالا را دارند که در فرستنده‌های رادیویی و تلویزیونی استفاده می‌شود.

کانکتور RF

مبدل RF

نکات تخصصی درباره ترانزیستور RF:

ویژگی‌های خاص ترانزیستور RF

• بهره بالا در فرکانس‌های بالا: ترانزیستورهای RF نسبت به ترانزیستورهای سیگنال کوچک، بهره بالاتری در فرکانس‌های بالا دارند.
• نویز پایین: برای دریافت سیگنال‌های ضعیف، نویز ترانزیستور باید بسیار پایین باشد.
• پایداری: ترانزیستور RF باید در برابر نوسانات و تغییرات محیطی مقاوم باشد.
• توان بالا: در برخی کاربردها، ترانزیستور RF باید توان بالایی را تحمل کند.

انواع ترانزیستور RF

1. BJT (ترانزیستور پیوندی دو قطبی): یکی از قدیمی‌ترین انواع ترانزیستور RF است که هنوز هم در برخی کاربردها استفاده می‌شود.
2. MOSFET: ترانزیستورهای اثر میدانی که به دلیل ساختار ساده و قابلیت یکپارچه‌سازی، بسیار محبوب هستند.
3. HEMT (ترانزیستور اثر میدانی با الکترون‌های پر تحرک): ترانزیستورهایی با عملکرد بسیار بالا که در کاربردهای با فرکانس بسیار بالا استفاده می‌شوند.
4. HBT (ترانزیستور پیوندی دوقطبی هترو ساختار): ترکیبی از مزایای BJT و MOSFET است و در کاربردهایی که به هم‌زمان به بهره بالا و فرکانس بالا نیاز است، استفاده می‌شود.

کاربردهای ترانزیستور RF

• تلفن‌های همراه: در بخش‌های مختلف تلفن همراه مانند تقویت‌کننده‌های توان، تقویت‌کننده‌های کم‌نویز و مخلوط‌کن‌ها استفاده می‌شوند.
• شبکه‌های وای‌فای: در فرستنده‌ها و گیرنده‌های وای‌فای برای ارسال و دریافت داده‌ها به کار می‌روند.
• رادار: در سیستم‌های رادار برای تولید و پردازش سیگنال‌های رادار استفاده می‌شوند.
• ماهواره‌ها: در تجهیزات ارتباطی ماهواره‌ها برای تقویت و پردازش سیگنال‌ها به کار می‌روند.
• سیستم‌های موقعیت‌یابی جهانی (GPS): در گیرنده‌های GPS برای دریافت سیگنال‌های ماهواره استفاده می‌شوند.

طراحی مدارهای RF

پارامترهای کلیدی ترانزیستور RF و اهمیت آن‌ها:

• S-parameters: این پارامترها توصیف کاملی از رفتار ترانزیستور در فرکانس‌های بالا ارائه می‌دهند. با استفاده از S-parameters می‌توانیم مدار را شبیه‌سازی کرده و عملکرد آن را پیش‌بینی کنیم.
• Noise Figure: این پارامتر میزان نویز اضافه شده توسط ترانزیستور را نشان می‌دهد. در گیرنده‌ها، نویز فیگور پایین بسیار مهم است تا بتوان سیگنال‌های ضعیف را دریافت کرد.
• Gain Compression: زمانی که توان ورودی به ترانزیستور افزایش می‌یابد، بهره آن کاهش می‌یابد. این پدیده را Gain Compression می‌نامند و در طراحی تقویت‌کننده‌های توان بسیار مهم است.
• Intermodulation Distortion: زمانی که دو یا چند سیگنال با فرکانس‌های مختلف به ترانزیستور اعمال می‌شود، سیگنال‌های جدیدی با فرکانس‌های ترکیبی تولید می‌شوند. این پدیده Intermodulation Distortion نام دارد و در سیستم‌های ارتباطی باعث تداخل می‌شود.

چالش‌های طراحی مدارهای RF

• تطبیق امپدانس: برای انتقال حداکثر توان از یک مدار به مدار دیگر، امپدانس‌های ورودی و خروجی باید با هم تطبیق داشته باشند.
• اثرات پارازیتی: در فرکانس‌های بالا، اثرات پارازیتی مانند ظرفیت‌های پارازیتی و اندوکتانس‌های پارازیتی بسیار مهم می‌شوند و می‌توانند عملکرد مدار را تحت تاثیر قرار دهند.
• پایداری: مدارهای RF باید پایدار باشند تا از نوسان جلوگیری شود.
• تغییرات محیطی: دما، ولتاژ و فرکانس می‌توانند بر عملکرد ترانزیستورهای RF تاثیر بگذارند.

تکنولوژی‌های نوین در ترانزیستور RF

• GaN و SiC: این مواد نیمه‌رسانا به دلیل داشتن خواص الکتریکی بهتر، امکان ساخت ترانزیستورهایی با عملکرد بالاتر و توان بیشتر را فراهم می‌کنند.
• ترانزیستورهای مبتنی بر نانومواد: با استفاده از نانومواد می‌توان ترانزیستورهایی با ابعاد کوچکتر و فرکانس کاری بالاتر ساخت.
• ترانزیستورهای چند گیت: این ترانزیستورها دارای چندین گیت هستند که امکان کنترل دقیق‌تر بر روی جریان را فراهم می‌کنند.

کاربردهای پیشرفته ترانزیستور RF

• 5G: ترانزیستورهای RF نقش کلیدی در شبکه‌های 5G ایفا می‌کنند و امکان انتقال داده با سرعت بسیار بالا را فراهم می‌کنند.
• IoT (اینترنت اشیا): ترانزیستورهای RF در دستگاه‌های IoT برای ارتباط بی‌سیم استفاده می‌شوند.
• خودروهای خودران: ترانزیستورهای RF در سیستم‌های رادار و ارتباطات خودروهای خودران به کار می‌روند.
• پزشکی: ترانزیستورهای RF در تجهیزات پزشکی مانند دستگاه‌های MRI و سونوگرافی استفاده می‌شوند.

راهنمای خرید ترانزیستور RF

پارامترهای کلیدی برای انتخاب ترانزیستور RF:

• فرکانس کاری: یکی از مهم‌ترین پارامترهاست. ترانزیستور باید بتواند در فرکانس کاری مورد نظر شما به خوبی کار کند.
• بهره توان: مقدار افزایش توان سیگنال خروجی نسبت به ورودی را نشان می‌دهد.
• نویز فیگور: میزان نویزی را که ترانزیستور به سیگنال اضافه می‌کند، نشان می‌دهد. در گیرنده‌ها، نویز فیگور پایین بسیار مهم است.
• توان خروجی حداکثر: حداکثر توانی که ترانزیستور می‌تواند بدون آسیب دیدن تحمل کند.
• ولتاژ شکست: حداکثر ولتاژی که ترانزیستور می‌تواند تحمل کند.
• باند فرکانسی: محدوده فرکانسی که ترانزیستور در آن بهینه کار می‌کند.
• بسته‌بندی: نوع بسته‌بندی ترانزیستور بر روی اندازه، هزینه و قابلیت نصب آن تاثیر می‌گذارد.
• تولیدکننده: شرکت‌های مختلفی ترانزیستورهای RF تولید می‌کنند. هر شرکت دارای محصولات با ویژگی‌های خاص خود است.
