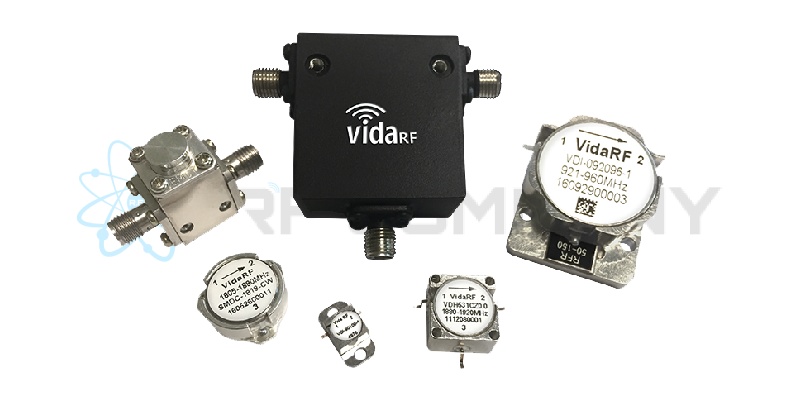

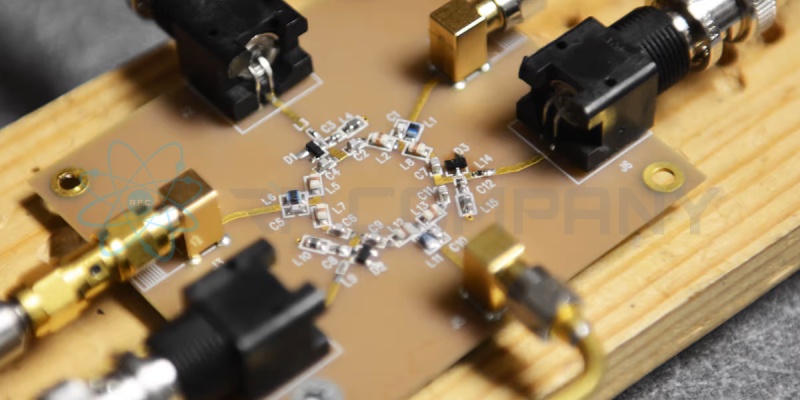

سیرکولاتور RF سیرکولاتور RF یک قطعه الکترونیکی غیرفعال است که در سیستم‌های فرکانس رادیویی (RF) برای هدایت امواج الکترومغناطیسی در یک جهت خاص استفاده می‌شود. این قطعه از سه پورت تشکیل شده است و سیگنال ورودی را به پورت خروجی خاصی هدایت می‌کند. به عبارت دیگر، سیرکولاتور یک مسیر یک طرفه برای امواج RF ایجاد می‌کند. ساختار و عملکرد سیرکولاتور RF سیرکولاتورها معمولاً از یک فریت مغناطیسی و یک ساختار هدایت کننده تشکیل شده‌اند. فریت، ماده‌ای سرامیکی با خواص مغناطیسی است که تحت تأثیر میدان مغناطیسی خارجی، امپدانس متفاوتی برای امواج RF در جهت‌های مختلف از خود نشان می‌دهد. این ویژگی باعث می‌شود که امواج RF تنها در یک جهت خاص بتوانند از طریق سیرکولاتور عبور کنند. نحوه عملکرد سیرکولاتور RF پورت‌های ورودی و خروجی: هر سیرکولاتور دارای سه پورت است. سیگنال ورودی از یکی از این پورت‌ها وارد می‌شود و به پورت خروجی بعدی هدایت می‌شود. جذب امواج بازتابی: امواج بازتابی که از بار به سمت منبع برمی‌گردند، به جای اینکه به منبع بازگردند، به پورت سوم هدایت می‌شوند و در آنجا جذب می‌شوند. ایزولاسیون: سیرکولاتورها به عنوان ایزولاتور عمل می‌کنند و از تأثیر بار بر روی منبع جلوگیری می‌کنند. کانکتور RF کاربردهای سیرکولاتور RF سیرکولاتورهای RF در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرند، از جمله: سیستم‌های راداری: برای جداسازی سیگنال‌های دریافتی از سیگنال‌های ارسالی تقویت‌کننده‌های توان: برای محافظت از تقویت‌کننده‌ها در برابر بازتاب از بار آنتن‌های فعال: برای ترکیب سیگنال‌های چندین آنتن فیلترهای مایکروویو: به عنوان عنصر اصلی در فیلترهای مایکروویو تست و اندازه‌گیری: برای کالیبراسیون تجهیزات اندازه‌گیری مزایای استفاده از سیرکولاتور RF ایزولاسیون بالا: سیرکولاتورها سطح بالایی از ایزولاسیون را فراهم می‌کنند و از تأثیر بار بر روی منبع جلوگیری می‌کنند. پهنای باند وسیع: سیرکولاتورها معمولاً دارای پهنای باند وسیعی هستند و در فرکانس‌های مختلف قابل استفاده هستند. اندازه کوچک و وزن کم: سیرکولاتورهای مدرن بسیار کوچک و سبک هستند و به راحتی در مدارها قابل ادغام هستند. قابلیت اطمینان بالا: سیرکولاتورها دارای عمر طولانی و قابلیت اطمینان بالایی هستند. انواع سیرکولاتور RF سیرکولاتورها بر اساس تعداد پورت‌ها، فرکانس کاری، و نوع ماده مغناطیسی به کار رفته، به انواع مختلفی تقسیم می‌شوند. برخی از انواع رایج سیرکولاتور عبارتند از: سیرکولاتور سه پورت: رایج‌ترین نوع سیرکولاتور است. سیرکولاتور چهار پورت: برای کاربردهایی که نیاز به جداسازی سیگنال‌های بیشتری دارند، استفاده می‌شود. سیرکولاتور با پهنای باند گسترده: برای کاربردهایی که نیاز به پوشش فرکانسی وسیعی دارند، استفاده می‌شود. انتخاب سیرکولاتور مناسب برای انتخاب سیرکولاتور مناسب، باید پارامترهای زیر را در نظر گرفت: فرکانس کاری: فرکانس کاری سیرکولاتور باید با فرکانس سیگنال ورودی مطابقت داشته باشد. قدرت: سیرکولاتور باید بتواند توان سیگنال ورودی را تحمل کند. ایزولاسیون: میزان ایزولاسیون مورد نیاز برای کاربرد خاص باید مشخص شود. پهنای باند: پهنای باند مورد نیاز برای پوشش فرکانسی مورد نظر باید مشخص شود. ابعاد و وزن: ابعاد و وزن سیرکولاتور باید با محدودیت‌های طراحی مدار مطابقت داشته باشد. تست و اندازه‌گیری سیرکولاتور RF به چه صورت است؟ تست و اندازه‌گیری سیرکولاتور RF برای اطمینان از عملکرد صحیح آن در سیستم و همچنین تعیین پارامترهای کلیدی مانند ایزولاسیون، بازتاب، و پهنای باند بسیار مهم است. این فرآیند معمولاً در آزمایشگاه‌های مجهز به تجهیزات اندازه‌گیری RF انجام می‌شود. پارامترهای مهم در تست سیرکولاتور RF ایزولاسیون (Isolation): میزان جداسازی سیگنال بین پورت‌های مختلف سیرکولاتور را نشان می‌دهد. هرچه ایزولاسیون بالاتر باشد، عملکرد سیرکولاتور بهتر است. بازتاب (Return Loss): مقدار توانی که از سیرکولاتور به سمت منبع باز می‌گردد را مشخص می‌کند. بازتاب کم نشان‌دهنده تطابق خوب سیرکولاتور با سیستم است. پهنای باند (Bandwidth): محدوده فرکانسی است که سیرکولاتور در آن به طور موثر کار می‌کند. تلفات درج (Insertion Loss): مقدار توانی که در هنگام عبور از سیرکولاتور از بین می‌رود. تجهیزات مورد نیاز برای تست ژنراتور سیگنال RF: برای تولید سیگنال‌های RF با فرکانس و توان مشخص. آنتن جهت‌دار: برای ارسال و دریافت سیگنال RF. آنالیزور شبکه بردار (Vector Network Analyzer - VNA): برای اندازه‌گیری پارامترهای S پارامتر (S-parameters) سیرکولاتور. اتصالات RF: برای اتصال اجزای مختلف به یکدیگر. روش انجام تست آماده‌سازی تجهیزات: تجهیزات اندازه‌گیری را به درستی تنظیم کرده و به یکدیگر متصل کنید. اتصال سیرکولاتور: سیرکولاتور را به آنالیزور شبکه بردار متصل کنید. اندازه‌گیری S پارامترها: با استفاده از VNA، پارامترهای S پارامتر سیرکولاتور را در محدوده فرکانسی مورد نظر اندازه‌گیری کنید. تفسیر نتایج: نتایج اندازه‌گیری را با مشخصات فنی سیرکولاتور مقایسه کنید تا از عملکرد صحیح آن اطمینان حاصل کنید. راهنمای خرید سیرکولاتور RF انتخاب سیرکولاتور RF مناسب برای پروژه شما بسیار مهم است. برای خرید یک سیرکولاتور RF مناسب، باید به فاکتورهایی مانند فرکانس کاری، توان، ایزولاسیون، پهنای باند، تعداد پورت و ابعاد توجه کنید. قبل از خرید سیرکولاتور RF، مشخصات فنی دقیق پروژه خود را مشخص کنید. سپس با جستجو در فروشگاه‌های آنلاین قطعات الکترونیکی و نمایندگی‌های فروش، گزینه‌های مختلف را مقایسه کرده و با توجه به بودجه و نیازهای خود، بهترین انتخاب را انجام دهید.برای خرید سیرکولاتور RF همیشه از تامین‌کنندگانی که محصولات با کیفیت و گارانتی ارائه می‌دهند، خرید کنید. سیرکولاتورهای RF قطعات بسیار مهمی در سیستم‌های فرکانس رادیویی هستند. این قطعات با ایجاد مسیرهای یک طرفه برای امواج RF، نقش مهمی در بهبود عملکرد و قابلیت اطمینان سیستم‌ها ایفا می‌کنند. با توجه به تنوع بالای سیرکولاتورها، انتخاب سیرکولاتور مناسب برای هر کاربرد خاص، نیاز به دقت و دانش کافی دارد. تعداد بازدید ۲۴۸ میانگین امتیاز کاربران: 0.0 (0 رای) 12345 برای نظر دادن ابتدا باید به سیستم وارد شوید. برای ورود به سیستم روی کلید زیر کلیک کنید. ورود
